Aliuminis - unikalus metalas su daugybe pritaikymo galimybių dėl žemo tankio, geros elektrinės ir šiluminės laidumo, atsparumo korozijai ir lengvai apdirbamo pobūdžio. Tačiau jo sujungimas su kitu metalu reikalauja ypatingų žinių ir įrangos, nes oksidacijos plėvelė ir skirtingos lydinio savybės lemia iššūkius virinant ir litavant. Šiame straipsnyje nagrinėjamos technologijos, ypatumai bei pagrindiniai skirtumai tarp virinimo ir litavimo aliuminiui.
Kodėl svarbus aliuminio sujungimas ir kokie iššūkiai kyla
Vario ir aliuminio sujungimas dažnai susijęs su siekiu sumažinti išlaidas ir svorį; aliuminis sveria apie trečdalį kiekio, o kaina yra daug pigesnė nei varis. Tačiau aliuminio paviršius greitai oksiduojasi, o oksido plėvelė yra tvirta ir atspari aukštai temperatūrai, kas apsunkina apsikeitimą šiluma ir sukelia sunkumų sujungimo metu. Suvirinimo siūlė dažnai yra poringa ir linkusi į trūkimus dėl eutektinių fazių formavimosi, o lydinio temperatūrų skirtumas tarp vario ir aliuminio komplikuoja procesą.
Gylis į virinimo ir litavimo metodus
Aliuminio sujungimo technologijos platus spektras, kuris apima skirtingus principus: lydimąjį virinimą, vadinamąjį litavimą, bei įvairias paviršiaus paruošimo, apsaugos ir šilumos valdymo strategijas. Pagrindiniai metodai:
- Litavimas naudojant lydmetalius: šildoma jungtis, įkaitinama iki litavimo miltelių lydymosi temperatūros, užpildant kapiliarinį tarpelį. Po to jungtis atvėsta ir sujungia dalis. Šio metodo pranašumai - mažesnė deformacija ir galimybė jungti skirtingų tipų medžiagas.
- Lydomojo virinimo (lydinių suvirinimas) su vientisa lydmetalio pluta: naudojama volframo elektrodų, inertinių dujų aplinka (TIG/TIG AC/DC, pripildyta argono). Dažnai taikoma plonoms detalėms, aukštos kokybės siūlei ir grynesniam paviršiui.
- Kietasis litavimas (hard soldering): naudojama skysta litavimo medžiaga, kurios lydymosi temperatūra žemesnė už pagrindinės medžiagos. Susidarytas kapiliarinis laukas užpildo tarpus ir sujungia dalis su mažesne deformacija. Tai taikoma mikro detalių, kai reikalinga itin tikslūs sujungimai.
- Šalto litavimo (cold joining) principai: plokštės ir plokštelių sujungimai kambario temperatūroje be tiesioginio šildymo. Dažnai taikoma plastikinių ir bekryptių jungčių atveju, kai reikia minimalios deformacijos.
- Šių metodų deriniai: použemas suvartojimas su užpildu ar autogeniniu režimu, taip pat papildomų priedų integravimas (ER4043, ER5356, ER2319, ER3125 ir pan.).
Tiksliai įvertinti dažniausiai naudojami litavimo ir virinimo lydiniai
Dažnai naudojamos lydėjimo medžiagos aliuminiui: ER4043 (Al-5Si), ER5356 (Al-5Mg), ER2319, ER3125 ir kt. Taip pat įvairios srauto dangos ir užpildai, tokie kaip BM51+M51-F ir D WE CuAl-Q303, kurios padeda sumažinti oksido plėvelių įtaką ir pagerina drėgnumą bei kapiliarinį veikimą. Taip pat platinami silicio, cirkonio ir lantanuotosios priedai, siekiant apsaugoti lanką ir padidinti jo stabilumą kilnojant kintamąsias sroves.
Tegul iliustruoja parduodamų įrankių ir procesų rekomendacijos

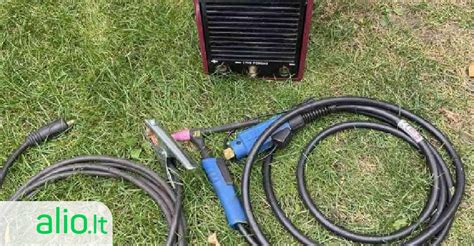

Tobulai atlikti TIG virinimą aliuminiui dažnai reikalauja AC/DC TIG įrangos, nes aliuminio oksido plėvelė gyvena ant paviršiaus ir gali trukdyti tik DC srovei. AC srovė sugebima efektyviai pašalinti oksidą ir užtikrinti gilų įvirinimą. Pagrindinės praktinės rekomendacijos:
- Naudokite argono dujas (99.995% arba aukštesnės grynumo) arba argono-helio mišinius storesnėms detalėms.
- Naudokite specialius AlMg pasvyrinimo junginius bei dujų lęšius, kad užtikrintumėte stabilų lanką ir gerą apsaugą.
- AC TIG balanso reguliavimas ir įrankių parinkimas - svarbu norint pasiekti gerą įvirinimo gylį be perkaitimo.
- Prieš suvirinimą: pašalinkite oksido plėvelę, paruoškite briaunas, atkaitinkite varžtus ir nuvalykite paviršius.
- Po suvirinimo - atlikti T6 termiškai apdorojimo metodus (tirpalas, senėjimas) tam tikroms liejiniams, kad atstatytumėte pradinį mechaninį atsparumą.
Praktiniai įspėjimai ir rekomendacijos
Aliuminio suvirinimas - sudėtingas procesas, nes oksidacijos plėvelė ir aliuminio oksidacija reikalauja specialių įrenginių, žinių ir patirties. Jei nesate profesionalas, rekomenduojama kreiptis į specialistus, kurie specializuojasi aliuminio suvirinime. Pavyzdžiai populiarių metodų: pusautomačio suvirinimas (MIG/MAG) su aliuminio viela, TIG suvirinimas su AC/DC aparatais, bei plazminis ir šaltas suvirinimas.
TIG suvirinimo privalumai, trūkumai ir panaudojimo sritis
- Privalumai: geras matomumas, švari siūlė, minimalūs dūmai, galimybė virinti plonas detales, tinkamas visiems aliuminio lydiniams, galima virinti be pridėtinio metalo, plačios sritys (detaļu formavimas, baldai, vamzdynas, automobilių pramonė).
- Trūkumai: mažesnis našumas nei MIG/MAG, jautrumas paviršiaus užterštumui, technika sudėtingesnė, reikia apsaugos nuo vėjo lauke, daug skirtingų degiklio dalių.
- Pritaikymas: šaknies užvirinimas aukštos kokybės siūlėms, plonyčių lakštų virinimas, slėginių ir maisto pramonės vamzdžių suvirinimas.
Specialūs aliuminio liejinių sujungimo atvejai
Liejiniai dažnai reikalauja ypatingo požiūrio dėl jų grūdėjimo ir temperatūrinio atsparumo. Er4043 dažnai laikomas konservatyviu pasirinkimu Al-Si liejiniams, o ER5356 - dėl didesnio atsparumo korozijai ir didesnio nusidėvėjimo tolerancijos. Vietinis suvirinimas gali sunaikinti T6 temperą liejiniuose, todėl kartais gali prireikti tirpalo terminio apdorojimo ir dirbtinio senėjimo. Lazerinis ar hibridinis lazerinis-lankinis suvirinimas suteikia ypač mažą šilumos įtaką ir didelę įsiskverbimo galimybių, todėl tinkamas tiksliam vietiniam remontui.
Gydymas po sujungimo ir kokybės užtikrinimas
Po sujungimo būtina atlikti vizualinį patikrinimą (ISO 5817 / AWS D1.2), įskaitant siūlės išvaizdą, karoliukų stiprumą ir pobūdį. Taip pat reikia parengti procedūros kvalifikacijos įrašus (PQRS) ir patikrinti, ar laikomasi proceso parametrų. Po sujungimo gali būti taikomi termo apdorojimo procesai: Pwht (šilumos apdorojimas po suvirinimo) ir senėjimas tam tikriems lydiniams. Tipiškai, dideli liejiniai gali reikalauti išmontavimo ir specialiųjų laikymo sąlygų.
Aliuminio suvirinimo praktinis apibendrinimas
Aliuminis yra lengvas, lengvai apdorojamas, tačiau skiriasi nuo kitų metalo dėl oksidacijos plėvelės ir žemos lydymosi temperatūros. Todėl reikia naudoti tinkamą įrangą (TIG AC/DC), specialius lydinius ir apsaugos dujas, kruopščiai paruošti paviršius, laikytis šilumos kontrolės, ir atlikti kokybės patikras. Priklausomai nuo taikymo, patartina pasirinkti tarp pusautomačio (MIG/MAG) arba TIG suvirinimo, arba naudoti šaltą litavimą kai reikia visiško tipiško formavimo be didelių išsiplėtimų.
