Aliuminio lydinio kabelių montavimo procesas užtikrina saugų ir patikimą fotovoltinių projektų veikimą, palengvina techninę priežiūrą, atsižvelgia į žemės aplinką, dirvožemio duomenis ir požeminius įrenginius, siekiant sumažinti kabelių išlaidas bei energijos nuostolius. Praktikoje svarbu optimiškai išnaudoti saulės kabelius, suplanuoti trasą kaip visumą ir sumažinti kertančių vamzdynų bei kitų kliūčių skaičių. Taip pat būtina apsaugoti kabelį nuo aplinkos veiksnių ir užtikrinti teisingą užspaudimą naudojant tinkamus įrankius, specialias jungtis bei profesionalų įgūdžius.
1. Patvirtinkite maršrutą ir aplinkos poreikius
Remiantis fotovoltinių elementų projekto poreikiais, aliuminio lydinio kabelių linija turi užtikrinti saugų projekto eksploatavimą, palengvinti techninę priežiūrą ir atsižvelgti į žemės aplinką, dirvožio duomenis bei požeminius kelių įrenginius, kad būtų sumažintas kabelių naudojimas, sutaupytos išlaidos ir sumažėtų kabelių sukeliami nuostoliai bei reaktyvioji galia. Preliminarūs reikalavimai yra šie: optimizuoti aliuminio saulės kabelių naudojimą, pasirinkti trumpiausią atstumą, sumažinti nuostolius ir sutaupyti išlaidas; suplanoti kabelio trasą kaip visumą, kad sumažintumėte kasimą; sumažinti kertančių vamzdynų ir kitų kabelių skaičių bei kertančių sienų ir grindų skaičių; sumažinti kabelio pažeidimus dėl aplinkos veiksnių ir apsaugoti kabelį nuo išorinių jėgų; o maitavimo kabelis turėtų būti nutiestas kitoje kelio pusėje, kai vienoje pusėje yra pagrindiniai inžineriniai vamzdžiai.
2. Pasirinkite tinkamą terminalą
Gamybos vietoje kyla problemų su jungiamaisiais gnybtais: jie gali nesutapti su aliuminio lydinio kabelių charakteristikomis, dėl ko reikalingi vario-aliuminio pereinamieji gnybtai arba kitų lydinių jungtys, kurios gali neatitikti reikalavimų. Nenuoseklus terminalo dydis kyla dėl skirtingų varinių kabelių specifikacijų ir dydžio standartų, todėl gali tekti keisti laidininkus ar jų dalis, kas kelia saugumo riziką. Netaisyklingas užspaudimas montavimo metu taip pat kelia pavojų, todėl būtina naudoti profesionalius įrankius ir laikytis gamintojo rekomendacijų. Todėl rinkoje yra trijų tipų terminalai, tinkami aliuminio lydiniams kabeliams: variniai terminalai; vario-aliuminio pereinamieji terminalai; aliuminio lydinio vario pereinamieji terminalai.
- Varinis terminalas: dažniausiai naudojamas, bet gali kelti pavojų dėl elektrocheminės korozijos tarp vario ir aliuminio bei skirtingų fizinių savybių.
- Vario-aliuminio pereinamieji terminalai: plačiai pritaikomi, turi dvi dalis (vienas galas aliuminio laidui ir alyuminio lydiniui, kitas galas sujungti su maitinimo gnybtais). Dažnai skirstomi į DTL-1, DTL-2 ir kontaktinius vario-aliuminio vamzdelius; gali būti naudojama laidžioji pasta siekiant sumažinti koroziją.
- Aliuminio lydinio vario pereinamieji terminalai: derinami su aliuminio lydinių kabeliais ir užtikrina saugesnį ryšį.
3. Aliuminio lydinio kabelių montavimas ir užspaudimas
Kabelio vidurio ir terminalo jungtis tiesiogiai veikia visos sistemos patikimumą. Nepasitelkę profesionalių įrankių arba naudodami netinkamas procedūras gali kilti pavojų saugumui ir įrangos veikimui. Todėl pateikiame privalomą įrankių sąrašą:
| Įrankis | Kiekis | Naudojimas |
|---|---|---|
| Kabelių izoliacijos nuėmimo įrankis | 1 | Nuimti izoliaciją |
| Elektriko peilis | 1 | Pašalinti veidinę izoliaciją |
| Plieninis šepetys | 1 | Valyti laidininko paviršių |
| Matavimo juosta | 1 | Išmatuoti nuimtos izoliacijos ilgį |
| Spaustuvai | 1 | Laidininko užspaudimas |
| Replės su adatiniais antgaliais | 1 | Laidininko galvutės formavimas |
| Kabelio terminalas | 1 | Gnybtų jungimas |
| Užspaudimo replės ir matricos | 1 | Užspaudimas |
| Pirštinės | 1 | Apsauga |
| Valymo šluostė | 1 | Švarinimas |
Aliuminio lydinio kabelio montavimo žingsniai apima žingsnius nuo parengimo iki užspaudimo ir tarpo palaikymo per plečimosi koeficientą. Ypatingas dėmesys skiriamas naudojamų įrankių kvalifikacijai ir laikymui pirmojo ir tolesnio užspaudimo metu.
4. Aliuminio lydinio projekto priėmimas ir priežiūra
Kabelio bandymo metu būtina ne tik identifikuoti linijos defektus, bet ir rinkti duomenis bei patirtį, kad būtų galima sudaryti prevencines priemones avarijų atvejais, įrangą pertvarkyti ir pagerinti eksploatavimo valdymą. Šios priemonės užtikrina, kad fotovoltinių projektų gyvavimo ciklas būtų ilgas ir stabilus. Fotovoltinių sistemų tinklo pariteto procese būtina diegti naujas medžiagas ir technologijas, užtikrinant jų patikimumą bei laikymąsi griežtų reikalavimų.
5. ACP plokštės ir aliuminio profilių sistemos fasadams
Aliuminio kompozicinės plokštės (ACP), vėliau vadinamos alucobond, yra moderni apdailos medžiaga fasadams, vidaus interjerams ir kitoms sritims dėl prieinamos kainos, estetikos ir lengvo montavimo. ACP sudaro du ploni aliuminio lakštai su PE arba mineraliniu branduoliu, o prieš montavimą paviršius padengtas PVDF arba poliesterio danga; plokštėms taikoma apsauginė plėvelė montavimo metu. ACP privalumai: patvarumas (iki 25 metų garantija), lengvas montavimas, mechaninis atsparumas, atsparumas atmosferos poveikiui, plačios spalvų ir tekstūrų galimybės, šilumos ir garso izoliacija, ugnies atsparumas ir paprasta priežiūra. Tai taip pat ekologiška medžiaga, galinti būti perdirbta.
Aku įrengimo procesas ACP reikalauja laikytis principų: paruošimas (fascado žymėjimas tiksliais įrankiais, pagrindo lyginimas, kilio išdėstymo linija, kilio įdėjimas), laikiklių montavimas su tinkamomis tarpinėmis, šilumos izoliacijos sluoksniu (dažniausiai mineralinė vata), kreiptuvų ir profilių montavimas, plokščių tvirtinimas prie karkaso per du pagrindinius metodus (su užraktu ir be jo). Plokščių montavimas vykdomas iš apatinės dalies į viršų, iš kairės į dešinę; pradinė juosta prisukama varžtais, o jungčių tvirtinimui gali būti naudojama dvipusė lipni juosta.
Apdirbimo ir formavimo galimybės ACP leidžia plokštėms būti pjaustomoms, lenkiamoms ir frezuojamoms pagal poreikį. ACP matmenys siūlomi įvairiapusiškai: bendras storis 2-6 mm; aliuminio sluoksnio storis 0,10-0,5 mm; plotis 1220-1500 mm; ilgiai iki 6000 mm. Renkantis ACP plokštes svarbu atsižvelgti į paskirtį: fasadams - storesnės aliuminio plokštės su PVDF danga; interjerui - plokštės su poliesterio danga. A2 klasės nedegios plokštės būtinos saugiuose objekte. Aliuminio profiliai užtikrina lengvą eksploatavimą, ilgą tarnavimą ir gebėjimą atlaikyti didelius apkrovių lygius, kartu užtikrinant estetinę išvaizdą.

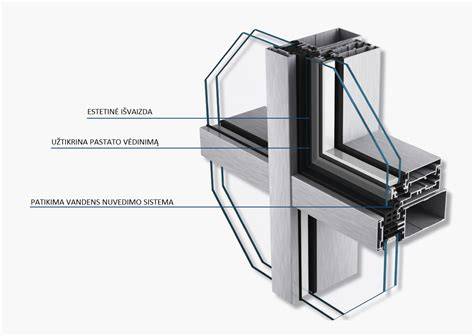

6. Aliuminio profilių sistemos ir jungtys
Aliuminio profiliai yra naudojami kaip karkaso pagrindas fasadams bei interjerui. Juos dengia įvairios plokštės, o profilių jungtys leidžia kurti ilgas ar kampines formas, užtikrinant saugų ir tvirtą konstrukciją. Yra svarbu rinktis jungtis, kurios atitiktų jūsų profilių sistemą ir būtų suderinamos su kitomis medžiagomis, kad išvengtumėte korozijos bei netobulų jungčių. Dėl aliuminio ir kitų metalų sąlygų reikia naudoti nerūdijančio plieno ar aliuminio tvirtinimo elementus. Jungčių sistema gali būti naudojama ilgiems linijams arba kampiniams tvirtinimams, taip pat montavimo vietai pritvirtinti prie pagrindo ar reguliuojamų atramų. Pašalinant jungčių klaidas sunkaus mechaninio užpildymo, o tai gali pabloginti konstrukcijos pralaidumą ar ilgaamžiškumą.
Siekiant kokybės, būtina laikytis rekomendacijų dėl jungčių pasirinkimo, įskaitant tinkamą griovelių forma ir matmenis, bei medžiagų derinimą tarp aliuminio ir kitų metalų. Tinkamai parinktos jungtys užtikrina tvirtumą, tikslumą ir ilgaamžiškumą visoje sistemoje. Be to, svarbu laikytis technologijų reikalavimų montavimo metu, kad išvengtumėte paslėptų pavojų.
7. Techninės rekomendacijos ir praktiniai patarimai
- Naudokite gręžtuvą ir pjūklą aukštos kokybės įrankiams; atlikite tikslų pjovimą ir kraštų šlifavimą.
- Prieš montavimą patikrinkite, ar profilis nešokinėja ir tinkamai pritvirtintas.
- Laikykitės dangų (PVDF, poliesterio) ir aliuminio sluoksnio apsaugos poreikių.
- Rekomenduojama naudoti nerūdijančio plieno ar aliuminio tvirtinimo detales siekiant išvengti galvaninės korozijos.
- Montuojant ACP, laikykitės reikiamos temperatūros, drėgmės ir kitų aplinkos sąlygų to, kas užtikrina plokščių ilgaamžiškumą.
8. Į ką atsižvelgti renkantis medžiagas
Renkantis ACP plokštes ir aliuminio profilius svarbu įvertinti paskirtį, atsparumą ugniai (A2 klasės nedegios plokštės), ilgaamžiškumą, atsparumą korozijai bei ekologiškumą. Aliuminio profiliai pasižymi lengvumu, elastingumu, atsparumu korozijai ir lengvu perdirbamumu. Taip pat svarbu atsižvelgti į kainos ir kokybės santykį, profesionalų rekomendacijas dėl jungčių ir montavimo.
Visos investicijos į aliuminio lydinio kabelių ir fasadų jungtis, taip pat į ACP plokščių ir profilių sistemas, turi būti atliekamos laikantis kokybės standartų, atsakomybės ir tinkamos priežiūros principų. Tinkama projektų priėmimo ir priežiūros praktika užtikrina saugų, efektyvų ir ilgaamžį fotovoltinių projektų eksploatavimą.
