Aliuminiai profiliai: jungiamieji bei techninės charakteristikos

Aliuminis - cheminis elementas, žymimas Al, periodinės lentelės eilės numeris 13. Šiame straipsnyje aptariamos aliuminio profilių savybės, jų pritaikymas Junginiams ir techninės charakteristikos, kuriomis remiasi konstrukcijų projektavimas bei gamyba. Aliuminis yra lengvas, minkštas, kalus, plastiškas, tąsus, lengvai poliruojamas, anoduojamas ir atspindintis šviesą. Paviršius apsitraukia plona oksido (Al2O3) plėvele, todėl pasižymi atsparumu korozijai ir ilgaamžiškumu.

Cheminės savybės ir išsikėlimas tikslams

Elementas buvo pirmą kartą išgautas 1825 metais H. Oerstedo ir F. Cheminės savybės - paviršius apsitraukia tvirta, plona oksido plėvele. Aliuminis - plačiai paplitęs Žemės planetoje metalas (apie 8 proc.), randamas mineraluose kaip feldšpatai, žėrutis ir kt. Organizmuose aliuminis kaupiasi kauluose, smegenyse, kasoje, kepenyse ir kituose organuose. Į organizmus aliuminis patenka su maistu, įkvepiant ar per sąlytį su oda; taip pat iš kosmetikos priemonių, implantų, vakarai ar naudojant aliuminius indus bei pakuotes. Iš aliuminio gaminama folija, lakštai ir profiliai (iki 0,004 µm folija).

Profiliai ir jų paskirtis

Dabar aliuminio profiliai gaminami pagal dvi pagrindines matavimo sistemas: trupmeninėmis colio dalimis JAV rinkoms ir metrinėmis milimetrais kitose rinkose. Kiekvienos rūšies profilis turi skirtingą paskirtį, priklausomai nuo naudojimo vietos. U-formės kanalai - kraštų apsaugai ir montavimo taškų kūrimui. C-formės profilis sudaro rėmine sistemas. Šiukšliadėžės formos („hat“) profiliai paskirsto apkrovą didesniame plote. T-formės profiliai turi įmontuotas įpjovas montavimui be specialių įrankių. Z-formės profiliai tinkami įstrižoms jungtims. Kampiniai profiliai užtikrina 90 laipsnių atramą. Atviri kanalai kuria tvirtus, tačiau lengvus rėmus. Ir I-formės sijų konstrukcijos atlaiko didelę apkrovą su mažesniu svoriu. Dauguma inžinierių renkasi metrinės sistemos dėl tarptautinių ISO/DIN standartų suderinamumo, nors senesnės įrangos Šiaurės Amerikoje vis dar naudoja trupmeninę sistemą. Matmenų standartizavimas pagreitina gamybą roboto sistemose, konvejeriuose ir apsaugos aptvėrose, o sertifikuotos įmonės matmenis tikrina lazeriniu skenavimu (CMM).

Standartai, tinkamumas ir matmenys

Standartinės aliuminio ekstruzijos sistemos remiasi T-formės įpjovų geometrija, leidžiančia greitai montuoti. Šiuo metu yra trys pagrindiniai skylės matmenys: 6×6 mm, 8×8 mm ir 10×10 mm. Šie dydžiai atitinka ISO 10983 ir DIN 69051 standartus, todėl komponentai tinka vienas kitam be problemų. Įmonės laikosi ANSI H35.2 kaip pagrindinės gairės, taip pat egzistuoja regioniniai standartai. Net 0,5 mm įpjovos nesutapimas gali sumažinti jungties stiprumą iki 30 % daugiaprofilėse konstrukcijose. T-formės įpjovų geometrija leidžia judinti ir fiksuoti pritvirtinimo elementus per visą profilio ilgį. Sertifikuoti tiekėjai matmenis tikrina lazeriniais CMM įrenginiais.

Ekstruzija, atsparumas ir mechaninės savybės

Ekstruzijos gamybos procesas yra paprastas: AlMgSi lydiniai suformuojami per išstūmimo procesą, kuriam reikia tam tikro slėgio ir temperatūros, kad aliuminis suminkštėtų ir įgautų norimą profilį. Dažniausiai naudojamas 6063-T6 lydinys dėl gero magnio ir silicio balanso (apie 1,73). T6 būsenoje lydinys įkaitinamas iki ~520 °C ir vėliau dirbtinai seninamas, pasiekiant takumo stiprį ~210 MPa ir stiprumo svyravimus ±10 MPa. Šis lydinys atsparus stresinei korozijai, puikiai tinka suvirinimui ir anodavimui. Profiliai gaminami tiek standartinių, tiek nestandartinių formų, o išpjovos keičiasi pagal užsakymą. Šio jenis profiliai gali būti naudojami įvairiose pramonės šakose, įskaitant automatiką, statybą, mediciną ir kt.

Ekstruzijos staklėse matmenys laikomi tiksliai: įpjovų plotis 6-10 mm su ±0,1 mm nuokrypiu; vidiniai kampai suapvalinti nuo R0,5 iki R2,0; maksimalaus ruošinio ilgis - iki 7,3 m; skerspjūvio plotas neviršija 200 cm². Tokie parametrai užtikrina tinkamą varžtų, T-formos veržlių ir papildinių įtvirtinimą be problemų. Gamyboje laikomasi ANSI H35.2, ISO 10983 ir DIN 69051 standartų, todėl dalys tarpusavyje dera.

Anodavimas ir estetika

Anoduoti profiliai yra ilgaamžiški ir atsparūs atmosferiniams poveikiams, pelėsiams ir mikroorganizmams. Anoduotam paviršiui galima taikyti 5, 10 ar 25 mikronų sluoksnį, priklausomai nuo paskirties (lauko arba vidaus). Anodavimas pagerina paviršiaus konsistenciją, lengvino valymą ir suteikia estetinį, lygesnį paviršių. Neanoduoti Al profiliai dažnai naudojami vidaus darbuose arba dažomi vėliau po projekto pabaigos. Anoduotų profilių savybės - atsparumas korozijai, nemagnetinės savybės ir lengvas paviršiaus apdorojimas.

Sujungimas ir tvirtinimas

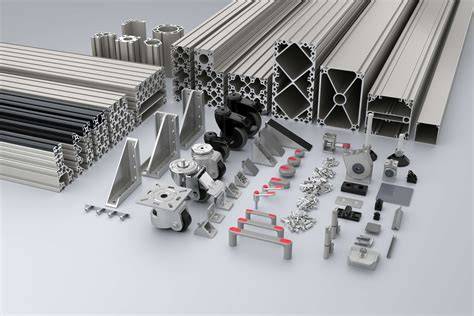

Šiuolaikinės jungtys, kampai, veržlės ir slankikliai suteikia galimybę moduliuoti konstrukcijas bevirinimo. Bosch Rexroth siūlo tvirtinimo sprendimus, kurie užtikrina tikslų montavimą ir ilgą tarnavimą. Pasirenkant tvirtinimo elementus, būtina įvertinti profilio tipą, apkrovas ir jungimo būdą. Mažoms konstrukcijoms pakanka paprastų kampinių jungčių; didesnėms sistemoms rekomenduojama naudoti sustiprintas detales arba slankiojančius tvirtinimo elementus. Tvirtinimo elementai turi atlaikyti vibracijas ir užtikrinti tikslumą viso projekto gyvavimo metu.

Taikymo sritys ir privalumai

• Pramonė ir automatizavimas: staklės, įrenginiai, konstrukcijos.
• Statyba: lygtai, interjerai, laiptai, pertvaros, fasadinės konstrukcijos.
• Transportas: rėmai, laikikliai, modulines sistemos.
• Radiatorių ir šilumos išsklaidymo profiliai: efektyvus šilumos valdymas.
• Saulės energetika ir lauko reklama: plokščių tvirtinimas bei iškabos.
• Elektronika ir cleanroom taikymas: antistatinių profilių derinimas su higieninėmis sistemomis.

Aliuminio profilių sistemos pasižymi universaliu pritaikomumu, dėl modularumo ir lengvo montavimo. Įmonės vertina lankstumą diegiant naujus projektus ir galimybę pakeisti konfigūraciją be didelių sąnaudų. Moduliniai aptvarų sprendimai leidžia keisti skydelius be įrankių, o tai sumažina prastovų laiką ir atliekų kiekį.

Prieinamumas ir įsigijimas

Įmonės siekia greitai gauti sprendimus regioniniu mastu: Kaune ir Klaipėdoje galima įsigyti visų tipų profilius - nuo standartinių iki specialių, nuo anoduotų paviršių iki valymo patalpoms skirtų sistemų. Pasiūlymai apima įvairius profilių tipus ir matmenis, o pardavėjai gali pasiūlyti individualius sprendimus. Lietuvoje veikia įmonės, kurios siūlo konstrukcinio aliuminio sistemų ALUTEC KK variantus, su daugiau kaip 100 profilių variantų ir daugiau nei 1500 priedų dalių. Profiliai gaminami iš Al Mg Si 0,5 F 25 pagal DIN 3.3206.72 ir dengti natūraliu eloksaliniu sluoksniu, kurio storis 15 mikronų.

Šiuolaikinė pramonė reikalauja greičio ir lankstumo: profilių sistemos užtikrina paprastą surinkimą ir didelį priedų pasirinkimą. Modulinė struktūra leidžia keisti konstrukciją kartų, o tai ypač svarbu įmonėms, kurios nuolat tobulina gamybą ar testuoja naujus projektus. Lietuvoje atliekama tiek įrangos tiek projektų pristatymas regioniniu mastu, o pristatymo laikai gali būti trumpesni dėl vietinių tiekėjų tinklo.
