Naudojimo instrukcija Stogo kopėčios suprojektuotos ir pagamintos laikantis visų EN 12951 standarto 2 klasės salygų ir pilnai atitinka visus šio standarto reikalavimus. Jei stogo kopėčios įrengtos vadovaujantis šia naudojimosi instrukcija, o grebėstai pagaminti iš ne mažesnių nei 28x100 mm matmenų kokybiškos medienos, tai šias kopėčias galima naudoti kaip saugos diržo tvirtinimo tašką. Stogo kopėčias galima montuoti ir ant stogų su 22x100 mm grebėstais, tačiau tokiu atveju, kaip saugos diržo tvirtinimo taško šių kopėčių naudoti nebegalima.
Montavimo vietos parinkimas: Visų pastatų stogus reikia periodiškai tikrinti bei prižiūrėti. Ant stogų, kurių nuolydis didesnis nei 1:8 (7º), turi būti įrengti saugūs takeliai. Jei stogo nuolydis didesnis nei 1:1,5 (34º), turi būti įrengti stogo tilteliai. Stogo kopėčios tvirtinamos po kraigu. Išimtinais atvejais, stogo kopėčios gali būti tvirtinamos prie stogo plokštumos.
Montavimas ant skirtingų dangų

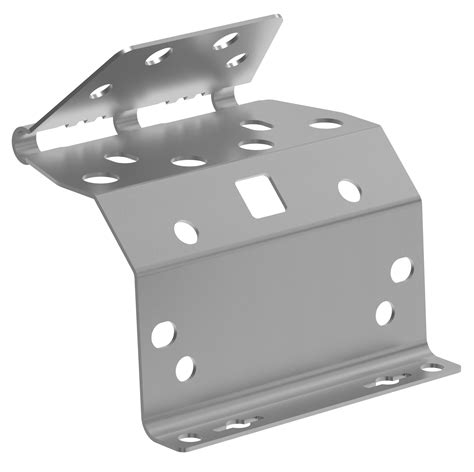

Ant profilinių stogo dangų - Ant žemės pasiruoškite reikiamo ilgio kopėčias. Kopėčių galai pagaminti taip, kad galima būtų jas prailginti prijungiant reikiamą kiekį dalių. Dalių sujungimams naudokite varžtus M8x40 su veržlėmis. Nuo viršutinės kopėčių dalies rankiniu metalo pjūkleliu nupjaukite nereikalingą kopėčių dalį. Jei stogo kopėčių ilgis yra didesnis nei 6 m, patartina viršutinę kopėčių dalį pritvirtinti prie stogo dar prieš sujungiant ją su kitomis dalimis. Plastikinės kojelės pritvirtinkite dar ant žemės, išlaikydami 1,5…2 m atstumus viena nuo kitos. Į kojeles įstatykite sraigtus 5x60mm, bet kol kas jų pilnai nepriveržkite. Naudodami U formos varžtus, prie viršutinių skersinių (ties centru) pritvirtinkite viršutinio tvirtinimo detalę KTYK, tvirtai priveržkite M8 veržlėmis. U formos varžtų galai turi būti nukreipti į stogą. Uždėkite kopėčias ir pritvirtinkite jų viršutinio tvirtinimo detalę - po kraigu: prie grebėsto trimis LVI 7x50 mm sraigtais. - ant stogo šlaito: trimis LVI sraigtais prie grebėsto arba kitų medinių nešančiųjų stogo konstrukijų; šiuo atveju sandarumui užtikrinti naudokite gumines Ø28x5 mm tarpines. DĖMESIO! Tvirtinimo sraigtus įsukite ne mažesniu kaip 15 mm atstumu nuo grebėsto krašto. Pareguliuokite kojelių padėtį taip, kad jos pilnai remtųsi į grebėstus, pilnai priveržkite kojelių fiksavimo sraigtus. Prie apatinio kopėčių skersinio M8x30 mm varžtais su veržlėmis pritvirtinkite apatinio tvirtinimo detalę KTAK bei kraštuose prisukite ją prie grebėsto LVI 7x50 mm sraigtais. Jei stogo kopėčios montuojamos kartu su sieninėmis kopėčiomis, apatinę stogo kopėčių dalį reikia sujungti su sieninių kopėčių turėklais naudojant U formos kabes bei M8x40 varžtus (įeina į sieninių kopėčių RSLFS komplektą).
Montavimas ant Classic ar kitų falcinių stogų - Ant žemės pasiruoškite reikiamo ilgio kopėčias. Kopėčių galai pagaminti taip, kad galima būtų jas prailginti prijungiant reikiamą kiekį dalių. Dalių sujungimams naudokite varžtus M8x40 su veržlėmis. Nuo viršutinės kopėčių dalies rankiniu metalo pjūkleliu nupjaukite nereikalingą kopėčių dalį. Jei stogo kopėčių ilgis yra didesnis nei 6 m, patartina viršutinę kopėčių dalį pritvirtinti prie stogo dar prieš sujungiant ją su kitomis dalimis. Plastikines kojeles pritvirtinkite dar ant žemės, išlaikydami 1,5…2 m atstumus viena nuo kitos. Į kojeles įstatykite sraigtus 5x60mm, bet kol kas jų pilnai nepriveržkite. Į centrinio tvirtinimo detales įstatykite falco užspaudimo detales su varžtais M8x40 ir veržlėmis, bet jų nepriveržkite. Naudodami U formos varžtus, prie viršutinių ir apatinių skersinių (ties centru) pritvirtinkite centrinio tvirtinimo detales, tvirtai priveržkite M8 veržlėmis. U formos varžtų galai turi būti nukreipti į stogą. Centrinio tvirtinimo detalės vieta falco atžvilgiu - pavaizduota paveikslėlyje. Uždėkite kopėčias ant stogo reikalingoje vietoje. Užverž-kite prispaudimo prie falco varžtų veržles. Pareguliuokite kojelių padėtį taip, kad jos pilnai remtųsi į grebėstus, pilnai privežkite kojelių fiksavimo sraigtus. Jei stogo kopėčios montuojamos kartu su sieninėmis kopėčiomis, apatinę stogo kopėčių dalį reikia sujungti su sieninių kopėčių turėklais naudojant U formos kabes bei M8x40 varžtus (įeina į sieninių kopėčių RSLFS komplektą).
Ką rinktis perkant stogo kopėčias
- Visada rinkitės iš metalo pagamintas kopėčias. Metalas užtikrina tvirtumą ir ilgaamžiškumą, leidžia dirbti saugiai ir efektyviai.
- Rinkitės kokybiškas, patikimo gamintojo kopėčias, o ne pigiausią variantą.
- Pasirinkite tinkamo aukščio kopėčias ir apsvarstykite galimybę jas prailginti ar patrumpinti, kai jungiate kelis segmentus.
- Patartina rinktis kopėčias su neslystančiomis pakopomis - tai pagerina sukibimą ir sumažina nelaimingų atsitikimų riziką.
5 priežastys rinktis Ruukki kopėčias: universalumas, atsparumas aplinkai, paprastumas montuoti, saugumas su SafeGrip pakopomis, bei prieinama kaina dėl oficialaus atstovavimo Lietuvoje. Ruukki siūlo įvairius sprendimus: stogo kopėčios, sniego užtvaros ir jų tvirtinimo sistemos, stogo tilteliai, SafeLine vielinio lyno sistemas ir UniSeam užtvaras. Diegiant į skirtingus stogus būtina derinti su dangos tipo ir fasado išore.
Papildomos gairės ir patarimai
- Stogo kopėčios gali būti naudojamos tik vienam asmeniui; svoris neribojamas tik iki 150 kg, priklausomai nuo komplektacijos. Laikikliai montuojami ne didesniu kaip 1400 mm atstumu, priklausomai nuo dangos ir grebėstų tarpo.
- Kopėčių rėmo laikikliai, centrinių laikiklių vietos ir jų atstumai turi būti laikomi pagal schemą - rekomenduojamas tarpas tarp laikiklių 700-1400 mm, o centriniai laikikliai neturi būti sudėti didesniu kaip 4000 mm atstumu.
- Priežiūra: patikrinkite sujungimo vietas ir užtikrinkite, kad visos fiksacijos yra tvirtos prieš naudojant kopėčias ant stogo.
Dažnos problemos ir saugos įspėjimai
- Draudžiama saugos diržą tvirtinti prie kojelių ar kitų tvirtinimo detalių.
- Montavimo vietos turi būti parinktos taip, kad būtų užtikrintas stabilumas ir tinkamas pusiausvyros palaikymas.
- Plastikinės kojelės turi būti tvirtinamos ant žemės ir gerai pritaikytos konkrečiam stogo profiliui, nes jos nėra simetriškos.
- Prieš pradėdami darbus įsitikinkite, kad turite tinkamas kopėčias ir laikiklius, atitinkančius dangos tipą ir stogo nuolydį.
Stogo kopėčias montuokite ir prižiūrėkite remiantis instrukcijomis, kurios padės užtikrinti saugų darbo režimą, ilgalaikią kopėčių tarnavimą bei gerą įrangos derinimą su konkrečiu stogu. Stogo tilteliai ir horizontalūs takeliai būtini stogams, kurių nuolydis didesnis nei 7 laipsniai, o stogo tilteliai sujungia kopėčias su kitomis aptarnaujamomis zonomis patogiam judėjimui.
Stogo saugos elementų derinimas su dangos tipu ir stogo konstrukcijomis yra svarbiausia dalis užtikrinant saugumą. SafeGrip neslystančios pakopos, SafeLine vielinio lyno sistema ir UniSeam užtvaros - tai papildomi sprendimai, kurie gali būti pritaikyti priklausomai nuo įrengimo aplinkybių ir stogo tipo.
