AB „AKSA“ gamina ekstruzines kiaurymėtas perdangos plokštes gyvenamiesiems, administraciniams ir pramoniniams pastatams. Gelžbetoninių perdangų armavimas vykdomas iš anksto įtempiamais lynais per visą stendo ilgį (80 m Kauno gamykloje, 110 metrų Visagino gamykloje), o po to plokštės supjaustomos skersai pagal norimą ilgį. AB „AKSA“ kiaurymėtų perdangos plokščių gamybos technologija užtikrina itin lygų jų paviršių - dėl to sumažėja tolesnės apdailos sąnaudos.

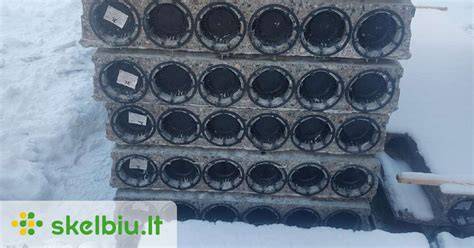

Gelžbetoninės perdangos plokštės tiekiamos su specialiais dangteliais užkimštais plokščių galais, kas palengvina montažą (į plokščių tuštumas nepriteka betono). Užsakovams siūlomos plačios galimybės užsakyti konkretaus norimo ilgio kiaurymėtas gelžbetonines perdangos plokštes (perdangos plokštės gaminamos pagal individualius užsakymus). Standartinis gelžbetoninės plokštės plotis yra 1200 mm, tačiau esant būtinybei gali būti siūlomos siaurintos plokštės - pjaunant 1200 mm pločio plokštes išilgai. Išilgai siaurintoms plokštėms parenkant išilginio pjovimo vietą vadovaujamasi tuo, kad plokštės laikomoji galia nebūtų mažesnė už atitinkamo tipo standartinio skerspjūvio plokštės stiprumą ir plokštės skerspjūvyje armatūra būtų išdėstyta simetriškai.
Iš anksto įtemptai armuotos kiaurymėtosios plokštės yra plačiai naudojami gaminiai surenkamoms perdangoms jau daugiau kaip 50 metų visame pasaulyje. Šių plokščių populiarumą šiais laikais lemia modernizuotas, ekonomiškas ir efektyvus gamybos būdas, įvairus plokščių aukštis ir didelė laikomoji galia, lygus apatinis paviršius ir ypatingai didelis perdangos surinkimo greitis. AB „AKSA“ kiaurymėtosios plokštės (HCS) yra apskaičiuojamos ir gaminamos naudojant nepertraukiamo formavimo metodą, atsižvelgiant į užsakovo pateiktus aukštų planus, gaminių specifikacijas ir gaminių klojininius brėžinius.

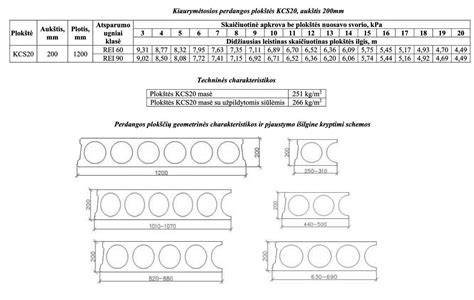

Įprasta apkrovimo schema plokštėms yra dviatramė sija su dviem galinėmis atramomis ir tolygiai paskirstyta skaičiuotine apkrova, nurodoma kN/m2 arba kPa. Vienas kN/m2 arba kPa yra lygus 100 kg/m2. Žinant reikiamą skaičiuotinę apkrovą bei gaminio ilgį, galima lengvai pasirinkti gaminio aukštį ir armavimą pagal AB „AKSA“ sudarytas laikomųjų galių lenteles. Jei apkrovos schema skiriasi nuo įprastinės, plokščių gamyboje naudojamas technologinis betonas yra C40/50-XC3-XF1 arba C50/60-XC4-XF2 klasės, lynai Y1860S7 Ø9,3 mm arba Ø12,5 mm. Galimi plokščių aukščiai: 200, 220, 265, 300, 320, 400, 500 mm (HCS20, HCS22, HCS27, HCS30, HCS32, HCS32/A, HCS40, HCS40/A ir HCS50 tipai).
AB „AKSA“ HCS plokštės yra suprojektuotos ir pagamintos pagal Eurokodą EC2: EN 1992 kartu su EN 1168:2005 + A3:2011. Visa produkcija yra pažymėta CE ženklu ir turi gamybos sertifikatus, išduotus Statybos produkcijos sertifikavimo centro (SPSC). STANDARTAI IR TECHNINIAI REIKALAVIMAI Perdangos atitinka EVS-EN 12602:2008 standarto reikalavimus. Perdangos laikomoji galia sudaro 4 kN/m². Draudžiama trumpinti perdangą, kadangi gaminio galuose yra išdėstyti ankerio strypai, kurie suteikia numatytas laikančiąsias savybes. Kanalizacijos ir vėdinimo angas rekomenduojama projektuoti siūlėse tarp perdangų. 100 mm nuo perdangos krašto išdėstyta zona, kurioje leidžiamas gręžimas angų vamdžių instaliacijai per perdangą.
Ekstruzinės perdangos plokštės gali būti pjaustomos išilgai ne mažesniu nei 45˚ kampu. Plokščių montavimui užsakovams nemokamai pateikiami specialūs griebtuvai, kuriuos po sumontavimo reikia grąžinti AB „AKSA“. Užsakovui pageidaujant už papildomą mokestį gali būti pagamintos kiaurymėtos perdangos plokštės su pakėlimo kilpomis (išilgai siaurintos plokštės visada gaminamos su pakėlimo kilpomis). AB „AKSA“ gaminamos ekstruzinės perdangos plokštės gali būti remiamos ant mūrinių, monolitinių sienų, gelžbetoninių ar metalinių sijų.
Nuoširdžiai siekiame suteikti jums išsamiausią informaciją apie perdangų plokščių standartus ir jų taikymą statybose. Šiame straipsnyje gilinsimės į įvairius perdangų tipus, jų technines charakteristikas, montavimo ypatumus ir atitiktį norminiams reikalavimams, kad galėtumėte priimti informuotus sprendimus savo statybos projektuose.
Perdangos plokščių tipai ir jų savybės
Perdangos plokštės yra esminis statybinis elementas, naudojamas grindims ir luboms įrengti. Kiaurymėtosios įtemptojo gelžbetonio plokštės pasižymi išskirtinai lygia paviršiaus surface ir efektyviu šilumos bei garsų izoliavimu dėl angų. Jos sukurtos taip, kad užtikrintų didelę laikomąją galią, platų matmenų pasirinkimą ir trumpą montavimo laiką.
Leier - Panel sistema taip pat pateikiama kaip gelžbetoninė perdanga, kur susidaro vientisa konstrukcija iš plačių surenkamųjų plokščių ir išlieto viršutinio betono sluoksnio. Perdongos storis nuo 18 iki 28 cm leido visiškai išnaudoti keliamąją galią pagal projektinius reikalavimus, o paviršius lieka lygus, nereikalaujant papildomos apdailos.
Gamyboje naudojami įtemptos armavimo lynai ir specifiniai betono klasės, o plokštės ženklinamos CE ir turi atitinkamus sertifikatus. Dėl papildomų poreikių plokštės gali būti siaurintos arba su kilpomis, kaip pageidauja užsakovas. Plokštės gali būti parenkamos pagal skirtingus aukščius: 200-500 mm (HCS20-HCS50).
Standartai, įrengimo ypatybės ir privalumai
- Standartinis plotis - 1200 mm; galima siaurinti pjaunant išilgai.
- Gamyboje naudojamas betonas klasės C45/55 ar C50/60; armavimui - sertifikuoti septynių vijų lynai 9,3 mm arba 12,5 mm.
- Montavimo metu plokštės siunčiamos su dangteliais, užtvirtinančiais galus ir palengvinančiais jungimą.
- Gamyba, projektavimas ir sertifikavimas atitinka EC2 ir EN 1992/EN 1168 reikalavimus; produkcija pažymėta CE ženklu.
- Montavimas vykdomas su specialiais griebtuvais; būtina laikytis siūlių ir iškrovimo nurodymų.
Perdangos gali būti pjaustomos išilgai ne mažesniu nei 45˚ kampu, o siaurėjančios plokštės visada gaminamos su kilpomis. Ekstruzinės plokštės gali būti montuojamos ant įvairių sienų ir sijų, užtikrinant didelę laikomąją galią ir greitą montavimą. Kvadratinė sistemos dalis - tai ir laikomoji galia 4 kN/m², su papildomais gebėjimais priklausomai nuo projekto reikalavimų.
Atkreiptinas dėmesys į projektavimo ir montavimo detales: paviršiaus lygumas, tarpikliai, siūlių išdėstymas ir kėlimo įranga. Kiekvienai perdangai parengiamas montavimo planas su visais plokštės išdėstymo reikalavimais, įskaitant konstrukcinių detalių padėtis, pozicinius numerius ir atramų tvarką.
Montavimo ypatumai ir rekomendacijos
Montuojant perdangą ant akytojo betono sienų, minimalus besiremenčio paviršiaus ilgis yra 90 mm, o esant mūro arba metalinei konstrukcijai - 75 mm. Projektuotojas turi įvertinti technines medžiagų charakteristikas bei apkrovos dydį. Visos perdangos turi būti montuojamos lygiai, o dideli grioveliai turi sutapti su mažais. Po montavimo siūlės užpildomos betonu, formuojant monolitinį sutvirtinimo žiedą, kuris sustiprina perdangą kaip vientisą konstrukciją.
Paviršiaus lygumas - pagrindinis garantas tinkamam montavimui. Jei paviršius nėra lygus, būtina naudoti lyginimo plokštes arba tarpiklius ne mažiau kaip 15 mm storio, kad skiedinys galėtų nutekėti po atramine plokšte. Kėlimo įranga turi būti naudojama atsargiai: griebtuvai už kabinio plokštės pločio privalo būti tvirtinami, o apsauginės grandinės - turi būti laikomos. Išlyginus paviršių, plokštė tiksliai nustatoma į vietą, tada grandinės atlaisvinamos.
Išilginių perdangos šonų grioveliai turi sutapti, o tarpai tarp plokščių ir galų prie atramų užpildyti smulkiagrūdžiu betonu (C25-C30). Plokštės montavimas ir išlyginimas dažnai reikalauja pakėlimo žemasnes perdangos plokštes laikant ant statramsčių kol pilnai sukietėja siūlė. Kokybė - rinkos prioritetas: prastos plokštės gali skilti ar trūkti.
Techninės specifikacijos ir taikymo ribos
Perdangos atitinka EVS-EN 12602:2008 standartą, laikomoji galia - 4 kN/m². Kanalizacijos ir ventiliacijos angos rekomenduojama įrengti siūlėse tarp perdangų. 100 mm zona nuo perdangos krašto leidžia gręžti angas vamzdžiams per perdangą. Deformacinių siūlių įdėklai turi būti degūs arba nedegūs, bet turi būti atitinkamai izoliaciniai. Parapetų reikalavimai: parapetai turi būti virš hidroizoliacinės dangos 100 mm, o nuolydis link stogo pusės - ne mažesnis kaip 2,9 laipsnio.
Taikymo įvairovė ir kiti produktai
Gaminiai skirti uždengti pastatus bei kaip pertvara tarp aukštų. AB „AKSA“ taip pat gamina sienines plokštes su šiluminėmis medžiagomis, kolonos, rygliai, sijos, sąramos, laiptų maršus ir aikšteles bei balkonų plokštes. Pagrindinė produkcija - Perdangos plokštės, Sieninės plokštės, Kolonos, rygliai, sijos, sąramos, Laiptų elementai ir Balkoninės plokštės.
Šiame straipsnyje gilinamės į perdangų plokščių standartus ir jų taikymą, siekdami padėti statybos projektuotojams priimti informuotus sprendimus dėl plokščių pasirinkimo, montavimo ir kokybės užtikrinimo.
