Šildomų grindų įrengimas ant grunto yra vienas populiariausių sprendimų naujuose individualiuose namuose. Tačiau procesas slepia nemažai techninių niuansų, nuo kurių priklauso ir šildymo efektyvumas, ir pastato konstrukcijų ilgaamžiškumas. Šildomų grindų ant grunto konstrukcija yra daugiasluoksnė, kurioje kiekvienas sluoksnis atlieka savo užduotį: vienas stabilizuoja, kitas izoliuoja, trečias šildo.
Pirmiausia nukasamas derlingas žemės sluoksnis iki projektinio lygio. Gruntas pilamas ne storesniais nei 15-20 cm sluoksniais, kiekvieną tankinant atskirai. Pagrindo lygumas tikrinamas lazeriniu nivelyru. Ant sutankinto pagrindo klojama hidroizoliacinė polietileno plėvelė arba geotekstilė, virš plėvelės dedamos polistireninio putplasčio (EPS) plokštės. Gyvenamiesiems namams rekomenduojamas EPS 100 arba EPS 80, o izoliacijos storis ant grunto paprastai siekia nuo 15 iki 30 cm. Plokštės klojamos dviem ar trimis sluoksniais šachmatine tvarka, kad siūlės nepersidengtų.
Prieš montuojant vamzdžius, palei visas sienas ir kolonas klijuojama kompensacinė juosta. Ant izoliacijos klojamas skiriamasis sluoksnis, dažniausiai polietileno plėvelė. Ant skiriamojo sluoksnio dedamas metalinis armavimo tinklas (dažniausiai 4 mm storio, 10×10 cm akių). Vamzdžiai (PEX, PE-RT arba daugiasluoksniai) išvedžiojami pagal projektinę schemą. Suvedžiojus vamzdyną, būtinas hidraulinis slėgio bandymas. Aptikus nuotėkį, jį ištaisyti dabar dar paprasta. Po betonavimo tai kainuos nepalyginamai daugiau.
Bendras betoninis sluoksnis paprastai siekia 6-8 cm, iš jų 4-5 cm turi būti virš vamzdžių viršaus. Betonui reikia apie 28 dienų, kad pasiektų projektinį stiprumą. Po išdžiūvimo klojama galutinė danga. Šildomų grindų ant grunto konstrukcija yra daugiasluoksnė, kurioje kiekvienas sluoksnis atlieka savo užduotį. Grunto sutankinimo kokybė lemia visų aukščiau esančių sluoksnių stabilumą. Teisingas medžiagų parinkimas lemia ne tik montavimo patogumą, bet ir ilgalaikį šildymo sistemos efektyvumą.
Medžiagos pasirinkimas: kas daro įtaką šildymo efektyvumui
Polistireninis putplastis (EPS). Populiariausias dėl gero kainos ir kokybės santykio. Ekstruzinis polistirenas (XPS). Atsparesnis drėgmei ir gniuždymui, bet brangesnis. A++ energinės klasės namams izoliacijos storis paprastai siekia 20-30 cm. PEX (susietasis polietilenas). Lankstus, atsparus korozijai, ilgaamžis. PE-RT. Daugiasluoksniai (su aliuminio sluoksniu). Gerai laiko formą po sulenkimo, todėl patogūs montuoti. Pasirinkite vamzdžius su antidifuziniu sluoksniu (apsauga nuo deguonies).
Grįžtant prie praktikos, svarbu nepamiršti galimų klaidų: nepakankamas grunto tankinimas sukelia įdubimus, per plona šilumos izoliacija leidžia daliai energijos prasisluoti į žemę, praleista kompensacinė juosta gali lemti betono įtrūimus, o atsisakyta slėgio bandymas sudėtingai išsprendžiamas po to betonavimo.
Hidroizoliacija, šiluminė izoliacija ir betonavimas
Ant sutankinto paviršiaus klojama 200 mikronų storio polietileno plėvelė, kai kas naudoja geotekstilės paklotą. Grindų plėvelės kraštai užleidžiami ant sienų ir priklijuojami putplasčio atraižomis, kurios reikalingos šilumos tiltelio eliminavimui ir betono įražoms perimti. Polietileno plėvelė nelaidi vandeniui, o geotekstilė iš viršaus vandenį praleidžia. Į grindų konstrukciją patekus vandeniui, jis nutekės į gruntą. Bet tai vienas iš perteklinių sprendimų, nes tikimybė, kad gyvenamosiose patalpose vanduo prasiskverbs pro grindų dangą į šiltinimo sluoksnį, nėra didelė. Juodgrindės įrengimas - dažnai painiojami terminai: juodgrindės yra pirmas sluoksnis iš smėlbetonio ant sutankinto smėlio ar žvyro. Dažnai atsisakoma, bet tuomet reikia įvertinti gruntinio vandens lygį ir drėgmei atsparias savybes.

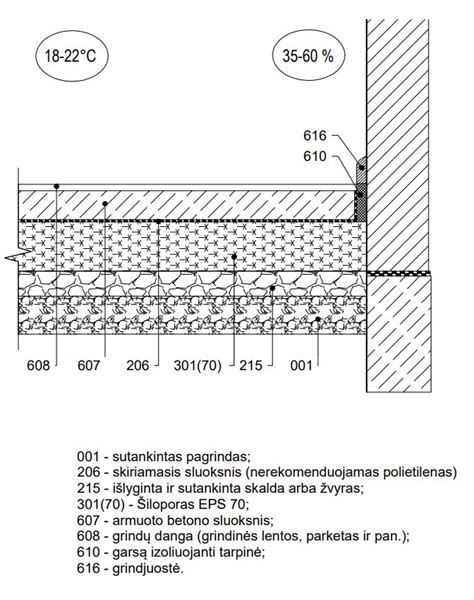

Grindų šiltinimas atliekamas iš kelių sluoksnių plokščių: pats pirmas sluoksnis - grindų šilumos izoliacija (EPS plokštės), antras - skiriamasis sluoksnis (plėvelė ar geotekstilė), trečias - armavimo tinklelis, o po to - betonas. Jeigu grindys yra naujos statybos, sprendimus lemia konstruktorius: EPS tipas ir storis parenkami pagal energinę klasę ir projektinį koeficientą. EPS plokščių siūlės neturi sutapti; tarpai tarp plokščių turi būti užsandarinti, bet jos turi būti lygaus pagrindo viršuje. Grindų ploksčių tankis ir matmenų tikslumas yra svarbūs, nes nuokrypis gali įtakoti šilumos nuostolius.
Kai reikia atsparumo drėgmei ir ilgaamžiškumo, dažnai pasirenkama Finnfoam ar kitos aukštos kokybės plokštės, kurios atsparios drėgmei, turi gerą atsparumą gniuždymui ir užtikrina stabilų šilumos perdavimą. Plokščių sluoksnių siūlės neturi sutapti, o jų jungtys turi būti padengtos geotekstile ar difuzine plėvele. Ant izoliacijos dedamas skiriamasis sluoksnis, į kurį įkomponuojama armatūra, grindų šildymo vamzdžiai ir kitos komunikacijos, o visa konstrukcija užpildoma betonu. Temperatūrinės siūlės įrengiamos perimetriškai ir standartiniais atvejais skersai, ypač ilgos patalpos atveju.
Grindų šildymo įrengimas ir dengiamos dangos
Grindų dangos turi atitikti šildymo poreikius: keraminės ir akmenų masės plytelės turi mažiausią šiluminę varžą, jas patogiausia naudoti virš grunto. Laminatas - plačiai naudojamas, bet būtina rinktis specialiai grindiniam šildymui pažymėtą produktą. Vinilinės (LVT) grindys gerai praleidžia šilumą, atsparios drėgmei, tinka vonios kambariams. Natūralaus medžio parketas gali būti, bet rizikingesnis dėl temperatūrų svyravimų - medis gali trauktis, plėstis ar skilinėti.
Elektrinis grindinis šildymas gali būti įrengtas plėvele ar kilimėliais, bet dažnai rekomenduojama vandens sistema - ji tolygiau paskirsto šilumą per storą betono sluoksnį. Projekto kūrimas turi būti patikėtas specialistui: projektuose nustatomi patalpų šilumos nuostoliai, vamzdžių atstumai ir kontūrų ilgiai. Darbus planuokite šiltuoju metų laiku, nes montavimo darbai apima sunkių medžiagų kėlimą, pjovimą ir darbą su cheminėmis medžiagomis. Papildomas patarimas: naudokite asmenines apsaugos priemones, pjaustant putplastį ir dirbant su betonu, taip pat laikykitės elektros saugos reikalavimų.
A++ energinės klasės pastatai: reikalavimai ir praktiški pavyzdžiai
Nauji statiniai nuo 2021 m. turi būti A++ energinės klasės arba aukštesnės. A++ klasės name svarbiausia - sandarumas, šilumos izoliacija, tarpusavyje suderintos konstrukcijos. Pagrindiniai reikalavimai apima sienų, stogo ir grindų atitvarų šiluminį efektyvumą, oro sandarumą bei energijos vartojimo efektyvumo sistemos integraciją. Energijos vartojimo sertifikatas (ENS) yra oficialus dokumentas, patvirtinantis atitiktį A++ klasei. Dažnai A++ klasės namai turi papildomas sistemas: išmanią vėdinimo sistemą, pažangius valdiklius ir energijos gamybos sprendimus.
Grindų ant grunto šiltinimo sprendimai dažnai orientuoti į plokštuminę pamatų sistemą, kuri užtikrina minimalų šilumos nuostolį ir išvengia šalčio tiltų. Grindys ant grunto turi būti apsaugotos nuo drėgmės, šalčio ir šilumos nuostolių. Plokštuminiai pamatų sprendimai laikomi efektyvesniais, tačiau ne visur įmanomi. Tokiu atveju tenka naudoti polinius (koloninius) pamatų sprendimus su papildomais šilumos izoliacijos ir šilumos tiltelio mažinimo sprendimais. Temperatūrinių siūlių įrengimas užtikrina, kad besiplečiančio betono judėjimas nepakenktų interjerui ir konstrukcijai.
Praktiškai įrenginiai A++ namai reguliariai pasiekia labai aukštą energinį efektyvumą: grindų šiltinimas dažnai atliekamas dviem ar net trims EPS plokščių sluoksniais, kartais naudojamos Finnfoam plokštės, o tarp sluoksnių dedamas skiriamosios plėvelės arba geotekstilė. Dėmesys skiriamas ir detalioms nuotraukoms bei skaičiavimams: sienų, stogo ir grindų užpildymo koeficientai, U vertės ir projektiniai šilumos laidumo koeficientai nustatomi atsižvelgiant į pastato paskirtį ir vietą.
Praktiniai skaičiavimai ir įsigijimai
- Šildomų grindų projektą patikėkite specialistui; teisingai suprojektuoti kontūrai ir vamzdžių atstumai užtikrina efektyvų šildymą.
- Dažniausiai grindų ant grunto šiltinimui pasirenkamas EPS 70-EPS 100 tipo plokštės, atsparumas gniuždymui priklauso nuo apkrovų: EPS 70 tinka iki apie 2100 kg/m², EPS 100 - iki apie 3000 kg/m².
- Naujiems A++ namams rekomenduojama 20-30 cm polistireninio putplasčio sluoksnis, dažnai išdėstytas dviejų plokščių sluoksniais.
- Vandens šildymo sistema dažnai laikoma efektyvesnė už elektrinę, bet elektrinis šildymas tinkamas mažoms patalpoms ar atskiroms zonoms.
- Senų grindų šiltinimas gali būti atliekamas tarp lagų ar purškiant poliuretano putas; jei lagės įmontuotos, būtina užtikrinti pakankamą medžiagų stabilumą ir hidroizoliaciją.
Grindų dangos pasirinkimas priklauso nuo šilumos laidumo ir kondicionavimo galimybių: laminatas ar vinilas gali būti suderintas su šildymu, o natūralus parketas reikalauja ypatingo atsargumo dėl temperatūrinių pokyčių.
