Plieninių vamzdžių matmenų ir dydžių lentelė yra standartizuotas informacinis įrankis, apibrėžiantis svarbiausius parametrus - išorinis skersmuo (OD), vidinis skersmuo (ID), sienelės storis (WT), svoris ir slėginė talpa-skirtingo "grafiko" (sienos storio klasės) vamzdžiams. Norėdami susieti techninį kontekstą: dauguma diagramoje nurodytų Huayang vamzdžių yra gaminami naudojant ERW technologija-kas yra erw vamzdis? Tai yra anelektros varža suvirintas plieninis vamzdis su sidaro iš vidutinio dažnio atsparumo šilumos (1 kHz-3 kHz), kad sulydytų plieninės ritės briaunas suerw vamzdžio reikšmė pabrėžiant masinės gamybos efektyvumą, atitinkantį 40-ojo grafiko dideles-paklausos civilines/pramonines scenarijus.
Lentelėje taip pat pateikiami kritiniai aukšto slėgio įrenginiai (pvz., alyvos / dujų transmisija). hfw plieniniai vamzdžiai-priemoka elektros varža suvirintas plieninis vamzdis variantas kurhfw reikšmė reiškia aukšto dažnio suvirinimą (300 kHz-500 kHz), optimizuotą Schedule 80 storoms sienoms. Standartinėje matmenų ir dydžių diagramoje yra penki ne{0}}derėtini parametrai, kurių kiekvienas yra svarbus vamzdžių pasirinkimui ir veikimui. Matavimo vienetas: diagramoje naudojami coliai (imperijos) ir milimetrai (metrinė), kad būtų patenkinta pasaulinė paklausa.
Huayang OD tolerancijos kontrolė: For ERW-based Schedule 40/80 pipes, Huayang maintains OD tolerance ±0.79mm (for OD ≤100mm) and ±1.0mm (for OD >100 mm), viršijantis ANSI B36.10 ±1,5 mm reikalavimą. Φ108 × 4,5 mm Schedule 40 ERW vamzdžių (ASTM A53) OD yra kontroliuojamas 108 mm ± 0,1 mm, todėl užtikrinamas suderinamumas su importuotais jungiamosiomis detalėmis (pvz., Vokietijoje pagamintais vožtuvais), naudojamais 2024 m. Mažas OD (12,7-50,8 mm): Naudojamas gyvenamųjų patalpų vandentiekiui (40 sąrašas) ir tiksliųjų prietaisų vamzdeliams (retai 80 sąrašas).

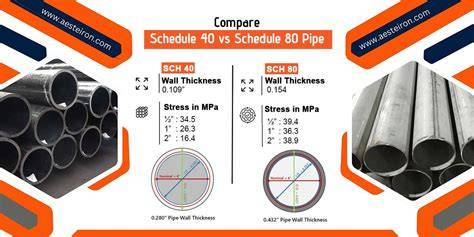

Vidutinis OD (50,8-219 mm): Dominuoja pramoninio suspausto oro (40 grafikas) ir vidutinio slėgio garų linijose (80 grafikas). 2024 m. Didelis OD (219-630 mm): Naudojamas miesto vandentiekio magistraliniams tinklams (40 sąrašas) ir aukšto slėgio alyvos / dujų atšakoms (80 sąrašas). 2023 m. Tvarkaraštis (Sch) yra skaitinis įvertinimas, kuris koreliuoja su sienos storiu - didesnis grafikas reiškia storesnes sienas tam pačiam OD. 40 tvarkaraštis: Vidutinis sienelės storis, subalansuotas žemam iki vidutiniam slėgiui (mažesnis arba lygus 2,0 MPa). 80 tvarkaraštis: storos sienelės storis, optimizuotas aukštam slėgiui (mažesnis arba lygus 3,0 MPa).
Huayang WT Precision: Naudodamas lazerinius storio matuoklius (tikslumas ±0,01 mm), „Huayang“ kontroliuoja WT toleranciją iki ±5 % 40 sąrašo ir ±3 % 80 sąrašo (svarbiausia aukšto slėgio saugai). Tvarkaraštis 40 ir 80 pastatytas HFW tikslumui - atitinka aukšto slėgio poreikius. Huayang srauto pajėgumo duomenys: Diagramoje pateikiami vandens (20 laipsnių) srauto įverčiai, esant 1 m/s greičiui: Φ108 × 4,5 mm 40 grafiko vamzdžių srautas yra 7,7 m³/h, o 80 grafiko vamzdžių to paties OD srautas yra 7,2 m³/h. Šie duomenys paskatino 2024 m. Tvarkaraštis 40 ir 80 scenarijus.
„Huayang“ logistikos optimizavimas: diagramos svorio duomenys padeda klientams apskaičiuoti transportavimo išlaidas - užsakant 1 000 tonų Φ219 mm vamzdžių, pagal 40 grafiką reikia 10 sunkvežių mažiau nei pagal 80 sąrašą (kiekvienas sunkvežimis veža 30 tonų), todėl sutaupoma 50 000 juanių transportavimo mokesčių.
2023 m. 40 tvarkaraštis: daugiausia mažai-anglies plienas (ASTM A36, A53 B klasė), skirtas civiliniam / lengvosios pramonės naudojimui. 80 tvarkaraštis: Didesnio stiprumo plienas (ASTM A53 klasė B, A106 klasė B), skirtas pramoninėms aukšto slėgio linijoms. „Huayang“ diagramoje pateikiami greta-imperijos ir metriniai duomenys apie klientus visame pasaulyje.
Suvirinimo parametrai: Φ114,3 × 6,02 mm 40 schemos ERW vamzdžiams (ASTM A53) Huayang naudoja 1000 A vidutinio dažnio srovę (2 kHz) ir 2,5 MPa suspaudimo slėgį, kad suvirinimo lydymosi greitis būtų didesnis nei 98%. Dienos išvestis: Huayang ERW linija kasdien pagamina 300 tonų Schedule 40 vamzdžių (pvz., Φ60,3 × 3,91 mm vamzdžiai, skirti vandens tiekimui gyvenamosioms patalpoms). 2024 m. Civilinis vandens tiekimas: Φ60,3 × 3,91 mm 40 grafiko ERW vamzdžiai (ASTM A53) naudojami 2024 m. Pramoninis suslėgtas oras: Φ114,3 × 6,02 mm Schedule 40 ERW vamzdžiai aptarnauja 2024 m. Žemo slėgio garai: Φ219,1 × 8,18 mm 40 schemos ERW vamzdžiai (ASTM A53 B klasė) naudojami 2023 m. ERW, skirtas vidutiniam aukštam slėgiui (mažiau nei 2,0 MPa arba jam lygus): Φ60,3 × 5,59 mm Schedule 80 ERW vamzdžiams (ASTM A53 B klasė), Huayang naudoja 1200 A srovę ir 3,0 MPa suspaudimo slėgį, kad užtikrintų suvirinimo stiprumą, didesnį arba lygų 90% netauriojo metalo.
Šie vamzdžiai naudojami 2024 m. HFW for High Pressure (>2,0 MPa): Užhfw plieniniai vamzdžiai 80 sąraše (pvz., Φ114,3 × 8,56 mm ASTM A106 B klasė), „Huayang“ naudoja 400 kHz aukšto dažnio indukcinį šildymą, sukurdamas siaurą šilumos paveiktą zoną (HAZ) ir suvirinimo greitį, didesnį arba lygų 99%. Šie vamzdžiai aptarnauja 2023 m. Pramoninis aukšto slėgio technines sritis: 2024 m. Tangšano šiluminėje elektrinėje buvo panaudota 400 tonų Φ219,1 × 11,91 mm Schedule 80 HFW plieninių vamzdžių, skirtų 2,0 MPa aukštos temperatūros garams (350 laipsnių).
Slėgio suderinimas: 2024 m. Srauto pajėgumo apskaičiavimas: 2024 m. Transporto išlaidų apskaičiavimas: 2023 m. Šansi vandens projektas naudojo diagramą, kad apskaičiuotų, jog 1 200 tonų Φ273 × 7,11 mm 40 grafiko vamzdžių reikėjo 40 sunkvežių (30 tonų vienam sunkvežiui). Montavimo darbo jėgos paskirstymas: 2024 m. Eksporto projekto atitiktis: 2024 m. Ne standarinis OD / tvarkaraštis: 2023 m. Plieninių vamzdžių matmenų ir dydžių lentelė (ypač 40 ir 80 sąrašams) yra veiksmingų, patikimų vamzdynų projektų atrama, o „Huayang“ diagrama išsiskiria tikslumu, orientacija į klientus ir suderinimu su realiais pasaulio poreikiais.

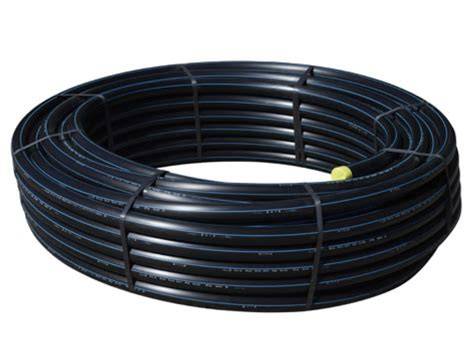

Vandentiekio vamzdis PE80 (40 mm x 3,0 mm, PN10) - tai padidinto pralaidumo slėginis polietileno vamzdis, skirtas pagrindinėms vandens tiekimo trasoms, pramoniniams įvadams ir galingoms laistymo sistemoms. Dėl PN10 (10 bar) darbinio slėgio klasės ir sustiprintos 3,0 mm sienelės, šis 40 mm vamzdis užtikrina maksimalų sistemos stabilumą ir ilgaamžiškumą net ir esant didelėms apkrovoms. PE80 medžiaga garantuoja aukštą lankstumą, todėl vamzdį lengva kloti sudėtingose trasose. 40 mm polietileninis (PE) vamzdis yra nepakeičiamas ten, kur reikalingas didelis vandens kiekis ir minimalūs slėgio nuostoliai. Montavimo rekomendacijos: naudoti profesionalius PE vamzdžių laikiklius ir užtikrinti tolygų tranšėjos dugno sutankinimą.
Vandens srauto greitis vamzdynuose: Kodėl svarbu kontroliuoti srautą? Dėl netinkamo srauto gali kilti vamzdžių uždumblėjimas arba didelis pasipriešinimas ir nuostoliai. Jei vandens greitis per didelis, didėja pumpuojamo skysčio slėgis ant sienelių ir gali susidaryti nuotėkiai. Taigi svarbu įvertinti reikiamą skersmenį ir medžiagą pagal planuojamą srautą bei pasipriešinimą.
Tarp svarbių klausimų - kaip apskaičiuoti srautą ir vamzdžio skersmenį projektui? Pagrindinė formulė: W = V × S, kur W - vartojimas (debitas), V - greitis, S - vamzdžio skerspjūvio plotas. Patikslinimai: skiriasi skysčiai ir terpės (dujos vs skystis). Pavyzdys: priešgaisrinė sistema su srautu 3,5 l/s, todėl vamzdžio plotas S = W / V = 0,0035 / 3 = 0,0012 m², o skersmenį iš S formuojame S = πD²/4, D ≈ 38 mm, tad pasirenkamas standartinis 40 mm vamzdis.
Tipinės rekomendacijos srautui: priešgaisrinės sistemos, vamzdžiai, ir kiti tinklai turi būti projektuojami remiantis realiomis sąlygomis, įtraukiant posūkius, jungiamąsias sekcijas, vožtuvus ir siurblines. Hydraulinių nuostolių įvertinimas ir slėgio balansavimas - būtini etapai atliekant projektą etapais, kiekvienam skyriui atskirai.
Vandens srauto greitis ir medžiaga: lentelėse pateikiamos vertės m/s, priklausomai nuo vamzdžio skersmens ir medžiagos (plastikas vs plienas). Nenaudojama tikmatė formulė su nauja mitologija; būtina įvertinti pastato plotą, srautą ir įrangos pasipriešinimą vietovėje.
Baigiant, vandens tiekimo įrenginiuose svarbu atsižvelgti į vidinį vamzdžio skersmenį (ID) renkant plieninius vamzdžius, o išorinį - kai kalbama apie PE/PEX vamzdžius (išorinis skersmuo naudojamas matuoti). Galutinis pasirinkimas priklauso nuo planuojamo srauto, sistemos slėgio reikalavimų ir ilgalaikio eksploatavimo sąlygų. Pavyzdžiui, DN25 plieninis vamzdis užtikrina tam tikras srauto charakteristikas, o PEX/PEX-AL-PEX ar PN įpakavimas gali būti naudojamas kitiems projektams, kur svarbiausia yra vidinis skersmuo ir sienelės storis, kad atlaikyti reikiamą srauto pločio ir slėgio nuostolių balansą.
Spartus pavyzdžio lyginimas su skirtingomis technologijomis: DN25 plieninis vamzdis - vidinis Ø25 mm; PEX/PEX - Ø32x3,0 mm; PP - 40x6,7 mm. Konsultuojantis su inžinieriumi, paskutinis sprendimas dažnai priklauso nuo sienelės storio ir pasipriešinimo koeficiento. Dr. Arūnas Stikliūnas (Gilius ir Ko) ir vadybininkai pabrėžia, kad tikslus srauto balansavimas užtikrina ilgaamžiškumą ir efektyvumą.
Praktinės kryptys planuojant 40 mm sistemos projektą
- Įvertinti srauto poreikį pagal pastato plotą, naudojimo scenarijų ir reikiamą įrangos pajėgumą.
- Pasirinkti vamzdžio medžiagą ir skersmenį remiantis ID/OD ir sienelės storio reikalavimais, taip pat surinkiamo tinklo pasipriešinimo koeficientais.
- Aptarti su virinimo parametrais: ERW/HF W technologijos, srovės ir slėgio pasirinkimai, siekiant užtikrinti tvirtus sujungimus.
- Modeliuoti hydraulinį žingsnį ir įtraukti vietinius nuostolius bei siurblinės našumą - etapinis skaičiavimas kiekvienam skyriui.
- Pasirinkti šaltinio ir grįžimo trasių skersmenis taip, kad srautas ir slėgis būtų subalansuoti visame tinkle.
- Įvertinti eksploataciją - srautą, slėgį, skysčio bei dujų srauto charakteristikas.
Trumpa praktinė secinėjimo dalis apie PE vandens tiekimo vamzdžius
PE80 (40 mm x 3,0 mm, PN10) vamzdžiai yra naudingi didelio vandens kiekio tiekimo atvejais su dideliu slėgiu. PE medžiaga užtikrina didelį lankstumą ir lengvą klijavimą sudėtingose trasose. Vamzdžio srauto debitą galima apskaičiuoti kaip: srautas per valandą = 3600 × vamzdžio plotas × srautas; plotą apskaičiuojame kaip ploto formulę S = πD²/4, kur D - vidinis skersmuo. Praktikoje svarbu atsižvelgti į terpės būklę ir variantus - dujos ar skystis, bei į vadovaujančias normas (atsižvelgti į reikiamą srautą, nuostolius ir ilgalaikiškumą).
Drįstama rekomendacija: pasirinkti vidinį skersmenį atsižvelgiant į srauto poreikį, o išorinį matuoti PE/PEX vamzdžiams. Tokiu būdu sukurti tvirtą, ekonomiškai efektyvų ir patikimą vandens tiekimo tinklą namuose ar pramoniniuose plotuose.
