Kolektorius yra esminis paskirstymo mazgas šildymo ir vandentiekio sistemose, kuris atlieka labai svarbų vaidmenį tiek šilumnešio paskirstyme, tiek grįžtančio srauto surinkime. 16 atviro kolektoriaus išėjimų plokštė - tai kolektorius, turintis 16 žiedų, tinkančių didelio skaičiaus šildymo kontūrų arba vandens taškų valdymui vienoje sistemoje. Šiame straipsnyje aptarsime kolektoriaus paskirtį, konstrukciją ir naudojimo galimybes grindinio šildymo bei vandentiekio sistemose.
Kolektoriaus paskirtis ir veikimo principas
Kolektorius paskirsto šilumnešį iš vieno tiekimo vamzdžio į kelias atskiras šildymo zonas (kontūrus) ir tuo pačiu surenka grįžtantį šilumnešį atgal į sistemos šaltinį. Grindinio šildymo sistemose kolektorius yra centrinis valdymo elementas, per kurį reguliuojamas kiekvieno kambario šildymas atskirai.
Toks sprendimas leidžia tiksliai kontroliuoti šildymo efektyvumą kiekviename kambaryje - sumažinti energijos sąnaudas ir pagerinti komfortą.

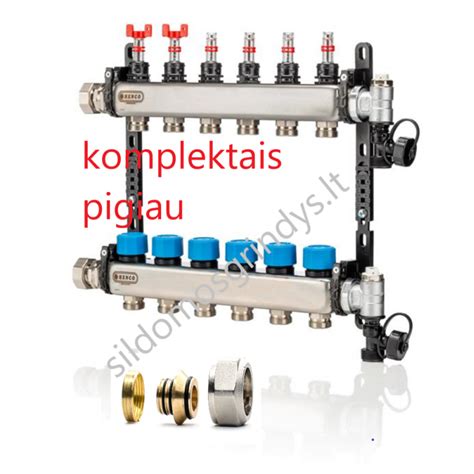

Debitomačiai - tikslus srauto matavimas ir reguliavimas
Šildymo kolektoriuose su reguliuojamais debitomačiais galima tiksliai subalansuoti kiekvieno grindinio šildymo kontūro debitą. Debitomačiai, montuojami ant kiekvieno kontūro, rodo srauto vertę litrais per minutę (l/min). Šiuos rodmenis galima koreguoti rankiniu būdu arba specialių raktų pagalba.
Kolektorius be debitomačių yra pigesnis ir paprastesnis, tačiau toks sprendimas neleidžia tiksliai subalansuoti srautų, kas gali sumažinti sistemos efektyvumą ir komfortą. Dėl to rekomenduojama rinktis kolektorių su debitomačiais, ypač moderniose grindinio šildymo sistemose.
16 žiedų kolektoriaus ypatumai
Standartiniai kolektoriai turi nuo 2 iki 12 žiedų, tačiau kai reikia valdyti didesnį skaičių kontūrų ar vandens taškų - naudojama plokštė su 16 atviro kolektoriaus išėjimų. Tai leidžia aptarnauti didelius pastatus, biurus arba namus su daugybe patalpų, kiekvienam iš jų suteikiant galimybę nepriklausomai reguliuoti šilumą ar vandenį.
Kolektoriaus žiedų skaičius visuomet turi atitikti grindinio šildymo kontūrų ar vandens tiekimo taškų skaičių. Jei visi žiedai užimti, bet reikia daugiau išėjimų, galima keisti kolektorių į didesnį arba papildomai sumontuoti papildomą kolektorių.
Kolektoriaus montavimas ir spintelės
Kolektoriaus spintelė gali būti montuojama įleidžiama sienoje arba ant sienos paviršinė. Spintelės matmenys parenkami atsižvelgiant į kolektoriaus žiedų skaičių, todėl 16 išėjimų plokštei reikės didesnės spintelės. Spintelė ne tik padeda apsaugoti kolektorių nuo mechaninių pažeidimų, bet ir sumažina triukšmą bei suteikia estetišką išvaizdą.
Spintelė nėra privaloma, tačiau jos įrengimas rekomenduojamas. Ji ne tik prailgina kolektoriaus tarnavimo laiką, bet ir leidžia patogiau atlikti reguliavimus bei techninę priežiūrą.

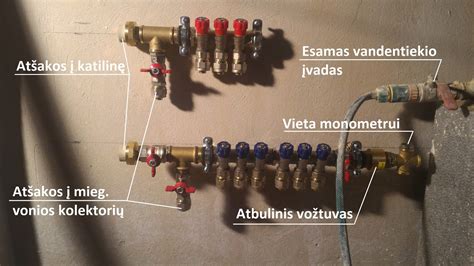

Vandentiekio kolektoriai: paskirstymas į atskirus taškus
Be grindinio šildymo, kolektorius naudojamas vandentiekio sistemose, kur jis paskirsto šaltą arba karštą vandenį iš pagrindinio magistralinio vamzdžio į atskirus vandens taškus, tokius kaip čiaupai, dušai ar skalbyklės. Kolektoriaus išėjimų skaičius turi būti suderintas su vandens taškų skaičiumi, siekiant užtikrinti patogų ir efektyvų išteklių paskirstymą.
16 išėjimų kolektorius vandentiekio sistemose
16 žiedų kolektorius ypač naudingas didelėse gyvenamosiose ar komercinėse patalpose, kur reikalingas didelis skaičius vandens paskirstymo taškų. Tokia sistema leidžia centralizuotai kontroliuoti vandens srautą, palengvina priežiūrą ir užtikrina patikimą tiekimą visiems naudotojams.
Kolektoriaus pasirinkimo kriterijai
- Žiedų skaičius: turi atitikti šildymo kontūrų ar vandentiekio taškų skaičių bei ateities plėtros galimybę.
- Debitomačių buvimas: rekomenduojama rinktis kolektorių su reguliuojamais debitomačiais dėl tikslumo ir efektyvumo.
- Montavimo tipas: įleidžiamas arba paviršinis montavimas, atsižvelgiant į patalpos galimybes ir estetinius reikalavimus.
- Spintelės pasirinkimas: papildoma apsauga ir triukšmo mažinimas, ypač svarbu didelėms kolektoriaus plokštėms.
Tinkamai parinktas ir sumontuotas 16 atviro kolektoriaus išėjimų plokštė užtikrina patogų ir efektyvų šildymo ar vandentiekio sistemos valdymą didelėse patalpose ir kompleksuose.
